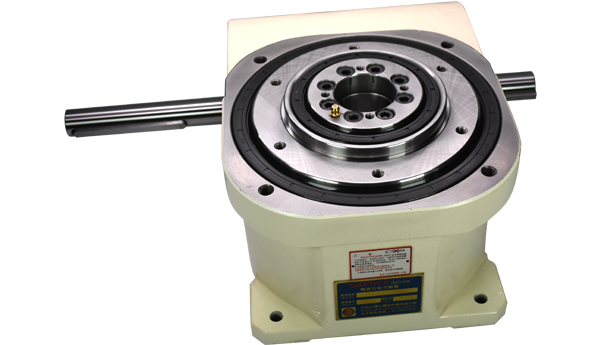

此系列机种之尺寸设计特性与平台桌面型功能类似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可搭配设置动态、静态自动化周边设备，可将动力源之电、油、气等管路置于空心孔内，此系列机种广泛应用于重负载、直结自动化设备之各类机构及产业机械等，作同步自动化间歇驱动。

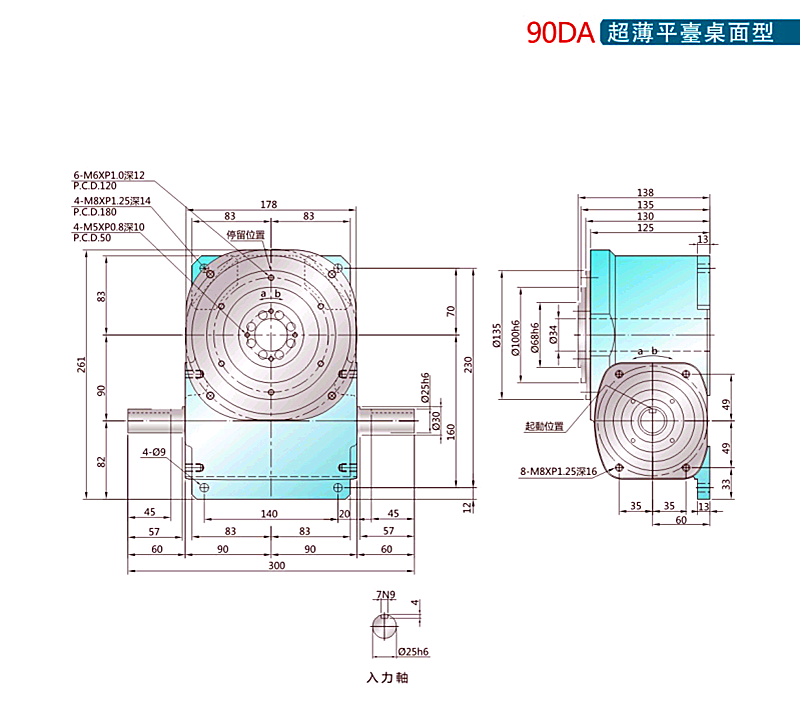

型号有：70DA/90DA/110DA/150DA/190DA/230DA/330DA/450DA

当入力轴旋动时，凸轮滚子按照给定的位移曲线旋转出力转塔，而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡的区域里，即在静态范围内，滚子接通其轴，但出力转塔本身并不旋转。锥度支撑肋通常与两个或三个凸轮滚子接触，以便入力轴的旋转可均匀地传送到出力轴。如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况，则会损害分割器。通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预负荷来接近凸轮滚子和凸轮的弹性区，从而加强分割器的刚性。其结构和功能是转位凸轮和凸轮滚子相结合的性能，能进行高速操作。

1、结构简单：主要由立体凸轮和分割盘两部分组成。

2、动作准确：无论在分割区，还是静止区，都有准确的定位。完全不需要其它锁紧元件。可实现任意确定的动静比和分割数。

3、传动平稳：立体凸轮曲线的运动特性好，传动是光滑连续的，振动小，噪声低。

4、输出分割精度高：分割器的输出精度一般≤± 30 〃。高者可达≤±15 〃。

5、高速性能好：分割器立体凸轮和分割轮属无间隙啮合传动，冲击振动小，可实现高速，达 900rPm.

型号的选择：

每一种机械有其各自的转矩负荷限制。使用我们产品目录的公式计算转矩负荷，选择合适的型号。在选择及其型号时如果有任何疑问，请与我们联系。

安装入力轴和出力轴

●固定方法

传动件，如联接器、皮带轮、链轮和圆形转台的固定方法如下：

        1、固定扳手

        2、固定锁

        3、固定凸缘面

如果采用固定锁，应注意锁之间有没有空隙。

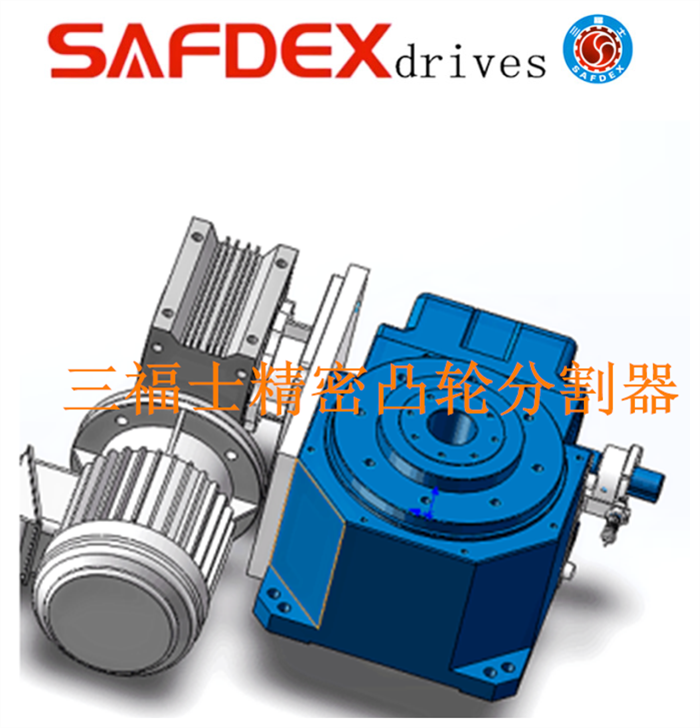

    可根据设备要求，免费提供选型配套方案，以及3D2D配套模型，方便工程师设计，根据要求计算扭力选择电机功率各种参数，可配套电机分割器一套出售.
