凸轮分割器原理图
发布时间:2019-02-25 10:33:07 点击次数:1675

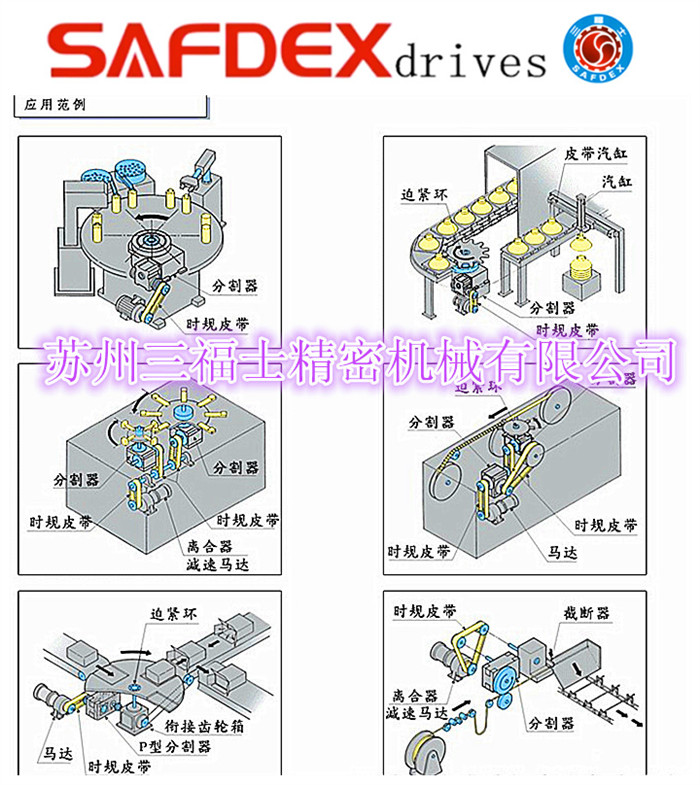

凸轮分割器的结构原理其实比较简单,主要由入力轴,凸轮,转塔和滚子几个大部件组成,具有分度均匀精度高,负载大等特性,广泛应用在自动化行业多工位间歇运动场合

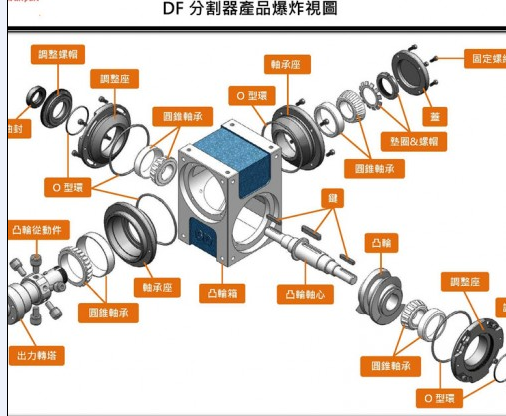

凸轮分割器其结构设计是,安装在入力轴中的Cam转位凸轮与固定在出力轴的出力转塔连接,如图所示,以径向嵌入在出力转塔圆周表面的凸轮滚子,与凸轮的锥度支撑肋在它们相应的斜面作线性接触。
2、 当入力轴旋转时,凸轮滚子按照设定的位移曲线旋转出力转塔,而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡区域里,即在静态范围内,滚子接通其轴,但出力转塔本身并不旋转。
3、 锥度支撑肋通与两个或三个凸轮滚子接触,以便入力轴的旋转可均匀地传递到出力轴。
4、 如果锥度支撑肋的凸轮表面和凸轮滚子之间有不滑顺情况,则会损害到分割器。
5、 通过旋转支撑入力轴的偏心轴承座,可调整入力轴和出力轴之间的距离,能完全排除不滑顺的现象。换句话来说,通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预压负荷来接近凸轮的弹性区,从而加强分割区的刚性。
6、 其结构和功能cam转位凸轮和凸轮滚子相结合的最佳性能,能进行高速操作.
